Réduction du coût du travail de 95%
✓ Nécessite que 1 seule personne logistique
✓ Approvisionnement automatique
✓ Evacuation automatique des produits finis
Haute capacité et productivité
✓ 15000 composantes / h
✓ Possibilité de travailler en plusieurs postes consécutifs (3 x 8 h)
✓ Pas d’interruptions pour les pauses
Résultat et aspect artisanal
✓ Résultat qualitatif
✓ Saisie intelligente
✓ Qualité constante
Production
fixe
✓ Planification rapide et précise
✓ Temps de production fixe et prévisible
✓ Rendement prévisible
Pick & Skewer

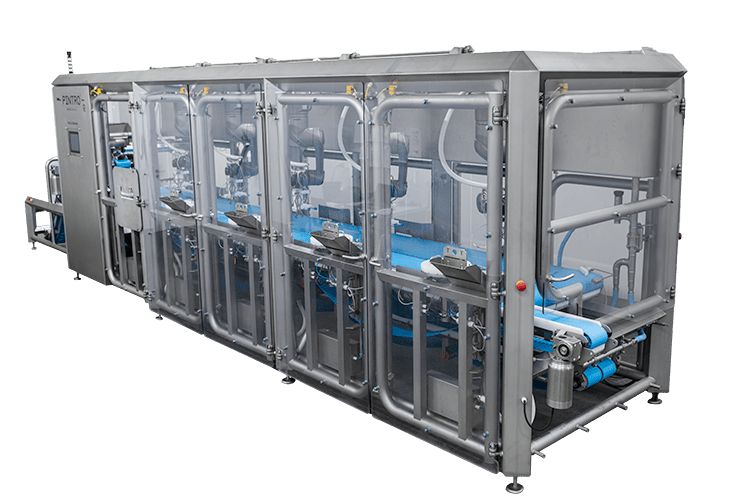

La « Pick & Skewer » est la première machine à brochettes complètement automatique au monde. Tout est automatique ; l’acheminement des ingrédients, la saisie et le placement des composantes sur le pic, ainsi que l’évacuation des produits artisanaux finis.
Le système de vision très raffiné veille constamment à la qualité du produit final. La position et l’orientation des ingrédients, ainsi que la position du pic au moment de l’embrochage sont surveillés et ajustés en permanence.
- Nécessite un minimum de personnel
- Productivité très performante
- Aspect artisanal du produit
- Production fixe
- Multifonctionnel
- Hygiénique
- Technicité ingénieuse – Emploi facile
Caracteréstiques
Economisez 95% sur le du coût du travail
- ne nécessite que 1 seule personne pour l’acheminement des ingrédients
- approvisionnement automatique des ingrédients vers la machine
- évacuation automatique des produits finis
Haute capacité et productivité
- 15.000 composantes / h
- Possibilité de travailler en plusieurs postes consécutifs (3 x 8 h)
- Pas d’interruptions pour les pauses
Aspect artisanal et qualitatif du produit final
- Qualité supérieure du produit final:
- système de vision très raffiné veille à la qualité du produit final
- Saisie intelligente:
- embroche les ingrédients d’après les paramètres prédéfinis
- embroche toujours les légumes (p.ex. ognons) dans le même sens (concave / convexe)
- embroche les ingrédients de façon précise et centrée
- embroche avec une précision de 0,1mm
- Ajustement des espaces prédéfinis entre les ingrédients
- Qualité constante
- Aspect égale
Hygiénique
- Contact humain aux ingrédients réduit/néant
- Auto lavage – « Clean In Place » (CIP)
- nettoyage et désinfection automatique et périodique des éléments sensibles
- rinçage et nettoyage automatique des convoyeurs intégrés
- structure ouverte permettant un accès facile pour le nettoyage
Production fixe
- Planification rapide et précise
- Temps de production fixe et prévisible
- Production indépendante de l’opérateur
Maniement facile
- Changement de recette facile grâce à son écran tactile HMI
- Choix de production jusqu’à
- les ingrédients soient épuisés, ou
- le nombre requis de brochettes soit atteint
Multifonctionnel
- 1-20 ingrédients par pic
- Pics de 60mm à 280mm
- Pics ronds – pics drapeau (bambou) – pics INOX
- Choix important entre multiples types de brochettes
- Viande, poisson, fruits, légumes, produits végétales, bonbons, …
Rapidité, facilité et sécurité du travail
L’Opérateur logistique sélectionne la recette en appuyant simplement sur l’écran tactile HMI. Il approvisionne les trémies d’ingrédients et réapprovisionne régulièrement les chargeurs à pics. Il démarre l’installation en appuyant sur la touche. Ensuite la machine produit automatiquement le brochettes.
Les ingrédients sont automatiquement transportés, écartés et présentés aux différents robots par le moyen de convoyeurs. Dans certains cas il est nécessaire de prévoir un opérateur logistique supplémentaire pour écarter certains ingrédients.

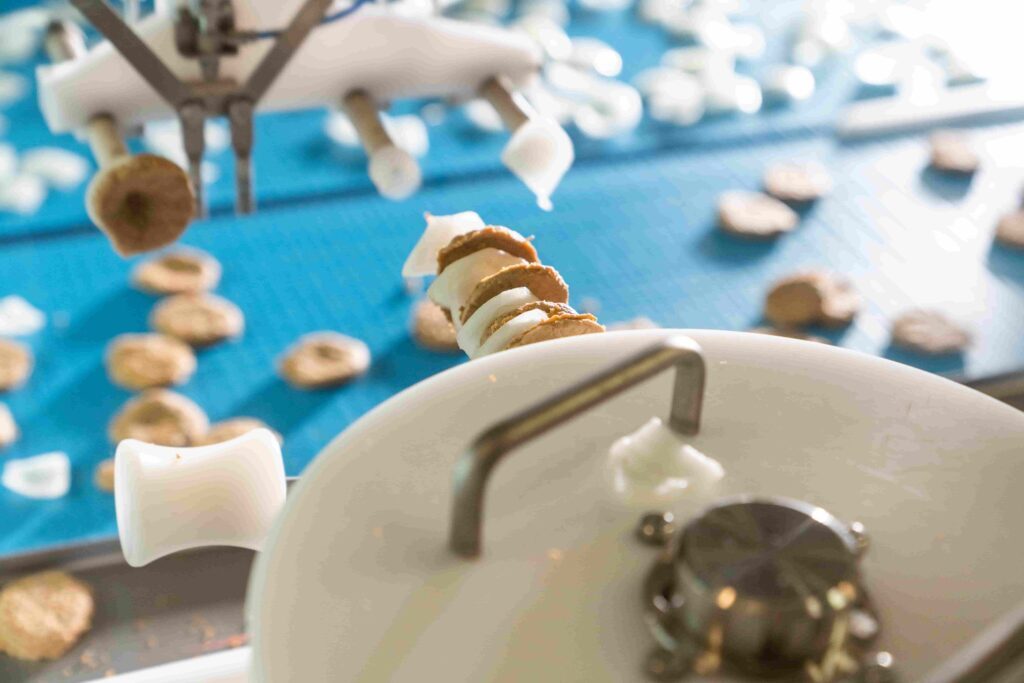

Chaque robot est équipé d’une paire de pinces sur mesure pour saisir, centrer et embrocher les ingrédients. Le système de vision détecte la position et l’orientation des composantes et calcule l’endroit optimale pour l’embrochage. Pour par exemple la viande, cela veut dire que un morceau peut-être embroché dans le sens de la longueur. En revanche, pour les légumes le robot peut embrocher tous les morceaux dans le même sens, c’est-à-dire concave ou convexe. Ces paramètres peuvent-être définis par le client au départ du développement.
Le système automatique de sélection présente un pic à la fois face au robot. La position de la pointe du pic est constamment surveillée de façon à corriger et assurer un embrochage central. Les produits finis (brochettes) sont déposés sur un convoyeur qui les évacue vers un point centralisé en dehors de l’installation.
2-5 robots
En fonction de vos besoins nous pouvons créer une installation allant de 2 à 5 robots. A savoir qu’un seul robot est capable de déplacer 3.300 composantes par heure.
Evacuation des brochettes
Typiquement, les brochettes complétées seront évacuées vers un point centralisé en dehors de l’installation. N’hésitez pas à nous consulter pour une éventuelle intégrations dans vos systèmes et procédés existants.

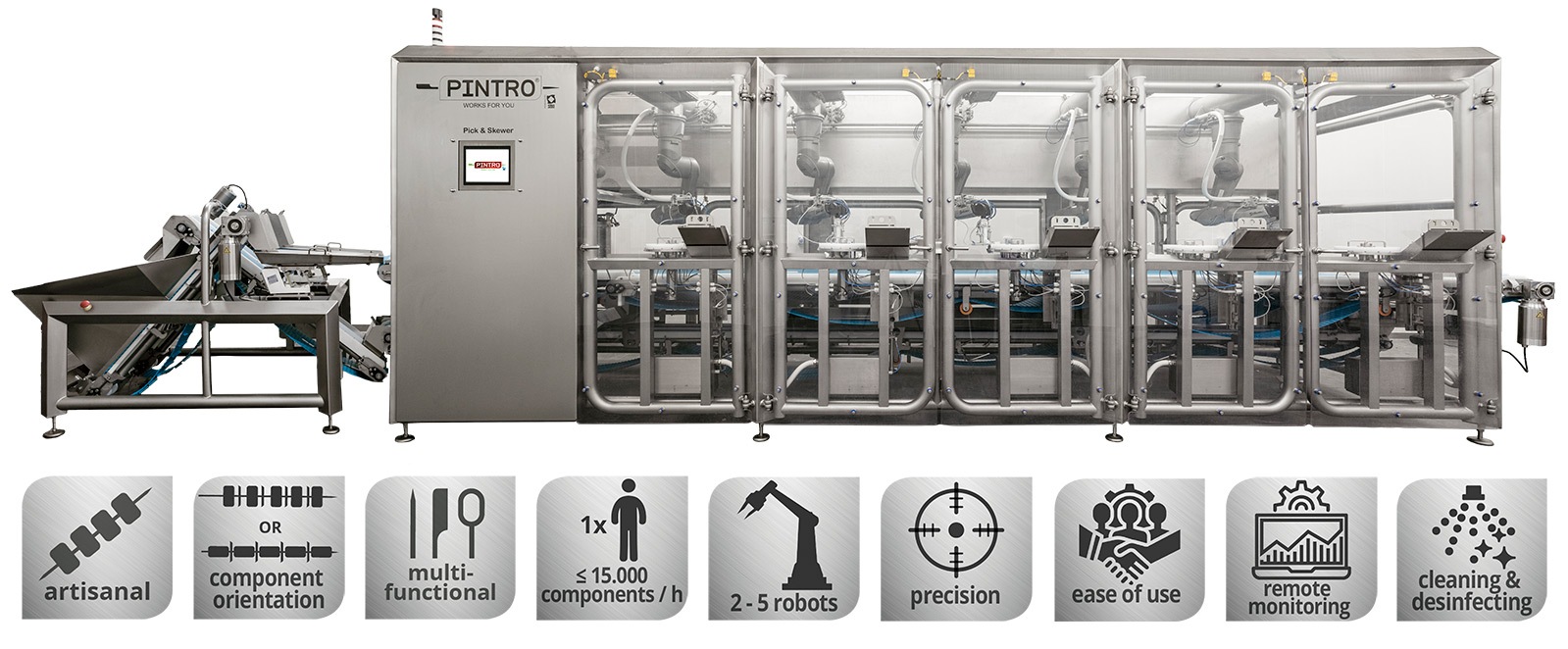

Présentation de la Pick & Skewer
Exemple de production
Le produit fini
Viande, poisson, légumes, fruits…la PINTRO Pick & Skewer embroche tout!
- Toutes les brochettes sont égales
- Aspect artisanal
- Ingrédients espacés à votre goût
- Nombre de composantes au choix
L’automatisation de la production dans l’industrie alimentaire entraîne des défis considérables pour les fabricants, notamment en raison des normes d’hygiène strictes et des difficultés de manipulation des produits. PINTRO bv, spécialiste belge de la conception, de la fabrication et de la distribution de machines destinées à l’industrie alimentaire, a développé une solution innovante. Son système Pick & Skewer entièrement automatisé pour la préparation de brochettes constitue une première mondiale. Hygiéniques et faciles d’entretien, les robots Stäubli TX2-60L, sont utilisés pour la manipulation et l’embrochage de haute précision des ingrédients.

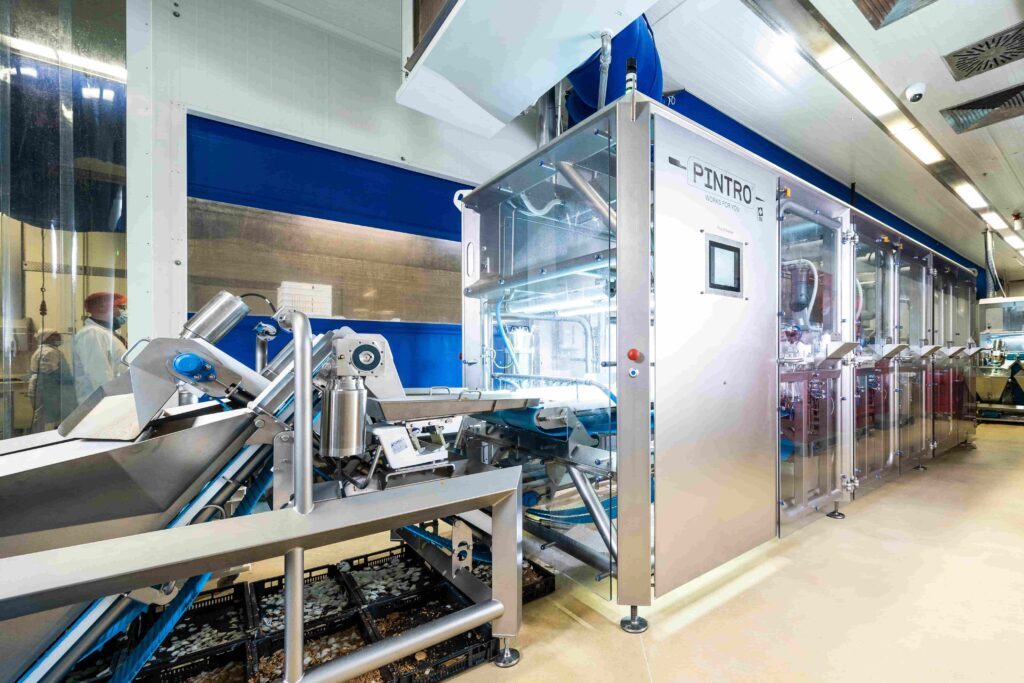

Les viandes en brochettes, telles que les shashliks, les souvlakis, les kebabs et les satés, font fureur auprès des consommateurs. Chez Beltaste N.V. à Morahalom, dans le sud de la Hongrie, 160 collaborateurs produisent principalement des shish kebabs. Pour les experts en automatisation, il s’agit là d’un pionnier du « Food Processing 4.0 », autrement dit d’une technologie de production de quatrième génération. En effet, il y a un an et demi, l’entreprise a mis en service la première machine à brochettes entièrement automatique au monde. Entretemps, un deuxième dispositif a également été installé.
Préparation rapide de brochettes

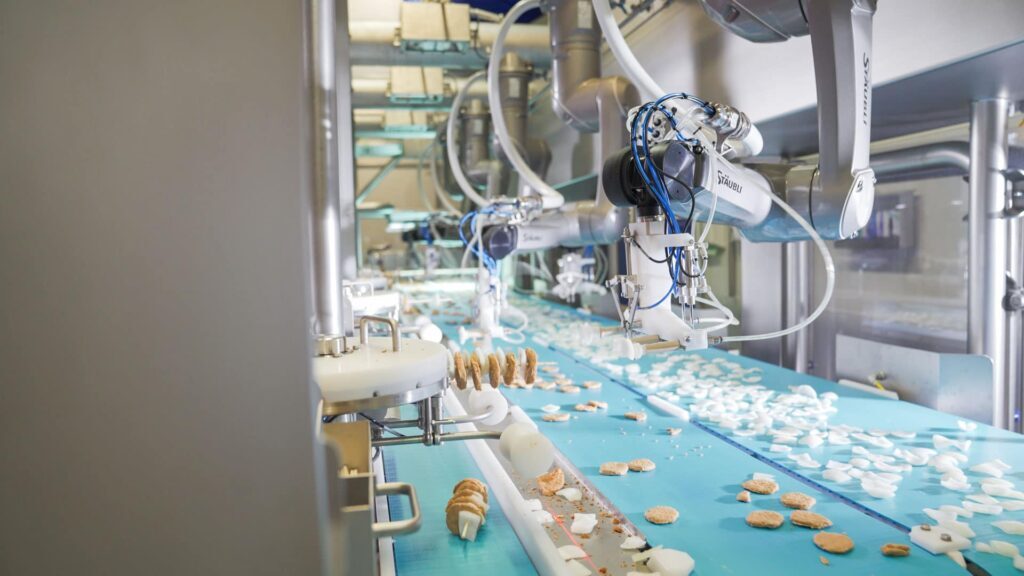

Pour pouvoir suivre à l’œil nu le fonctionnement du système Pick & Skewer, il faut être concentré à 100 %. Le processus de production se déroule à une vitesse extrêmement élevée. Tous les ingrédients sont acheminés vers le point central de la chaîne de production via deux tapis roulants : la viande panée, crue ou marinée d’un côté, les oignons, les poivrons, les tomates cerises ou tout autre ingrédient prévu par la recette de l’autre. À côté du système se trouvent les mécanismes dans lesquels les ingrédients sont séparés et conservés, prêts à être embrochés horizontalement.
Les robots Stäubli doivent « piquer » les ingrédients et s’assurer que la brochette les transperce en plein milieu. Une fois terminées, les brochettes sont acheminées vers le poste d’emballage. Le système Beltaste produit entre 1 000 et 1 200 shish kebabs par heure sans intervention humaine, chaque brochette étant de qualité supérieure. C’est précisément ce niveau de performance qui a poussé la direction de Beltaste à investir dans le tout premier système Pick & Skewer au monde. Leon Muyshondt, Chief Technology Officer chez Beltaste à Morahalom, explique : « Nous avons longtemps cherché une solution qui nous permettrait d’augmenter la productivité tout en améliorant la qualité. Aucune solution ne répondait à nos besoins. Lorsque nous avons découvert le Pick & Skewer, nous avons tout de suite été convaincus. Nous avons cru au concept et avons fait confiance au développeur et au fabricant. »
5 robots traitent 15 000 ingrédients différents par heure
Le système a été développé par la société belge PINTRO bv, dont le nom est une forme simplifiée de l’anglais « pin through ». Depuis 2007, cette filiale de SMO bv, spécialisée dans la fabrication de machines sur mesure, produit des appareils pour la fabrication manuelle ou semi-automatique de brochettes.

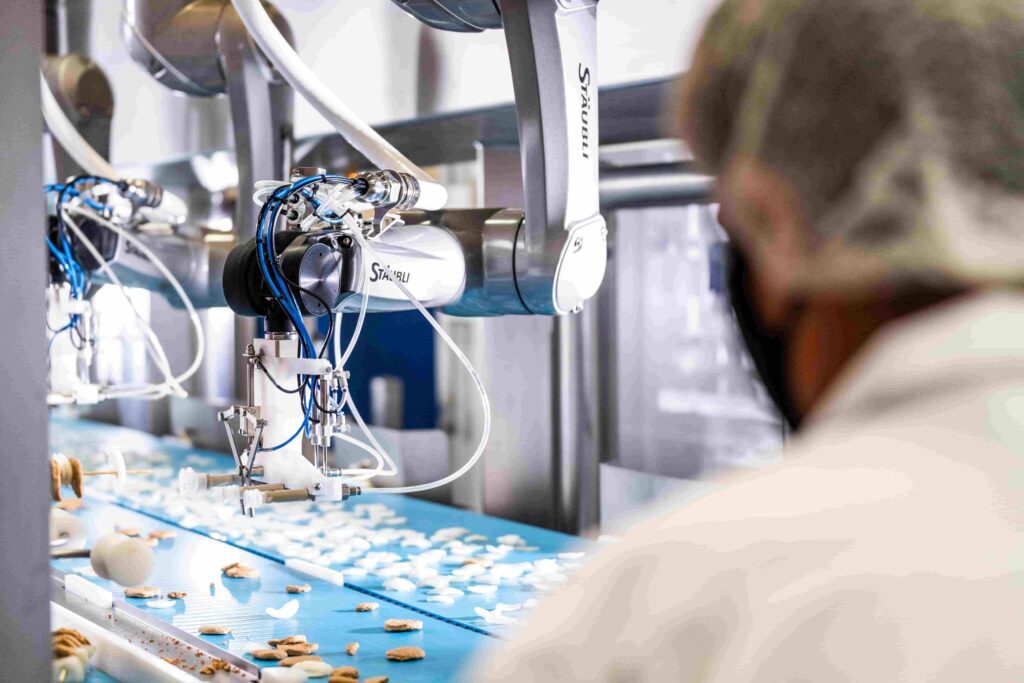

La Pick & Skewer marque une avancée majeure dans la préparation entièrement automatique des brochettes, et ce, à grande échelle. Selon le rendement souhaité, les ingrédients sont collectés par un minimum de deux et un maximum de cinq robots et préparés de manière à être embrochés. Beltaste a opté pour la version avec cinq robots HE Stäubli TX2-60L de haute performance. Comme un robot à 6 axes peut prélever et embrocher jusqu’à 3 000 ingrédients différents par heure, le système atteint un débit maximal de 15 000 ingrédients. Si l’on compte 10 pièces par brochette, cela revient à 1 500 brochettes par heure.
Changement d’ingrédients flexible
Les robots sont guidés par des systèmes de vision et fonctionnent selon des recettes stockées dans le système d’exploitation. De ce fait, ils sont non seulement rapides, mais aussi polyvalents. « Nous changeons généralement de recette toutes les 16 à 20 heures. S’il faut changer de pinces, cela ne prend que cinq minutes grâce aux systèmes de changement rapide », explique M. Muyshondt.
Les ingénieurs de PINTRO ont investi beaucoup de savoir-faire dans le développement des pinces. Il en résulte une combinaison de préhenseurs mécaniques et à vide qui saisissent plusieurs ingrédients différents à la fois, puis les transpercent avec une extrême précision. Sans cela, le haut niveau de performance ne pourrait être atteint.

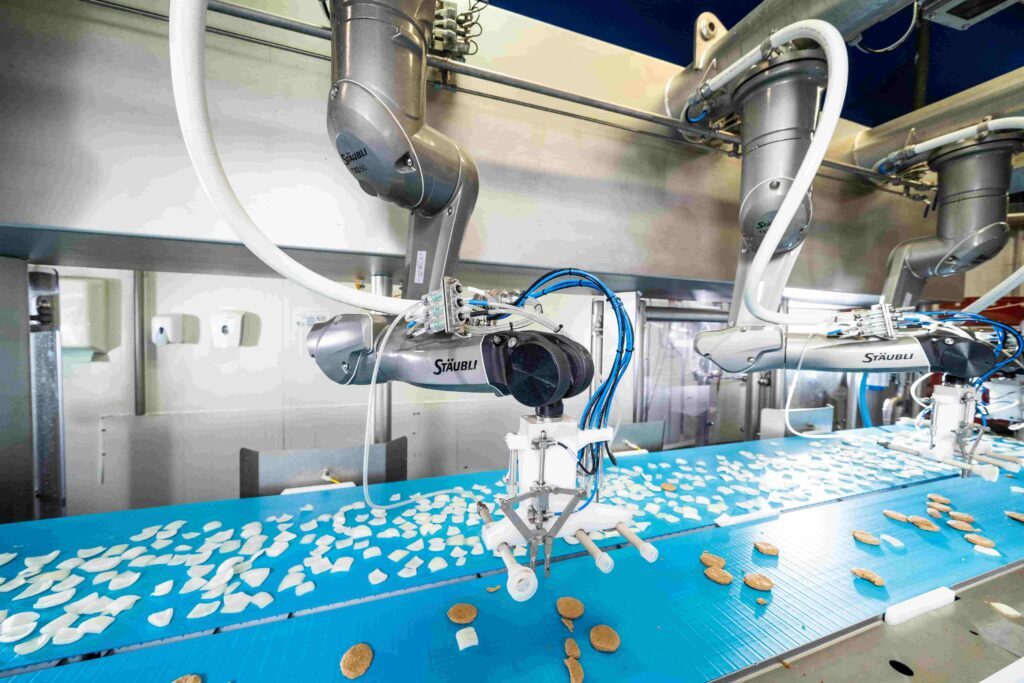

Chaque robot réalise une brochette en quelques secondes. Les systèmes de traitement d’images vérifient la position exacte de chaque ingrédient. Pieter Weyens, directeur de PINTRO : « Les robots Stäubli installés au plafond saisissent et positionnent chaque ingrédient avec une précision de ±0,1 mm. Le positionnement et l’alignement précis ne sont pas les seuls critères importants dans cette installation. Les brochettes doivent en effet avoir l’air d’avoir été faites à la main. »
Choisir un robot : l’hygiène, un critère décisif
Outre la vitesse et la précision, l’hygiène et la facilité d’entretien ont également été des critères déterminants dans le choix du robot. Les procédures de nettoyage sont strictes, comme le décrit M. Muyshondt : « Deux fois par jour, nous lançons un cycle automatique de nettoyage et de désinfection du matériel, lequel dure une minute et demie à chaque fois. Au terme de chaque service, l’équipement est soigneusement nettoyé et désinfecté : une mousse est d’abord appliquée, puis il est nettoyé à l’eau chaude à l’aide d’une lance de nettoyage sous une pression de 40 bars. Les robots sont aussi systématiquement nettoyés de cette manière. »
La version HE du robot Stäubli TX2 à 6 axes, un modèle spécialement conçu pour les environnements humides, est étanche et donc parfaitement adaptée à une telle opération. Elle est entièrement encapsulée et supporte l’ensemble du cycle de nettoyage sans la moindre limitation fonctionnelle. Les processus de nettoyage fréquents et intensifs, comme dans l’industrie pharmaceutique et alimentaire, ne réduisent pas leur durée de vie. En outre, les robots HE sont conçus pour fonctionner dans des environnements sensibles. Leur design lavable et hygiénique est considéré comme unique.
Les robots de la Pick & Skewer sont également lubrifiés avec de l’huile certifiée NSF H1. « Les robots sont très sollicités : ils effectuent beaucoup de mouvements rapides et délicats. Le lubrifiant doit donc être efficace tout en répondant aux exigences de l’industrie alimentaire », précise M. Muyshondt. L’huile H1, développée par Stäubli en collaboration avec un fabricant de lubrifiants établi, répond parfaitement à ces critères.
Changement d’ingrédients flexible
Les robots sont guidés par des systèmes de vision et fonctionnent selon des recettes stockées dans le système d’exploitation. De ce fait, ils sont non seulement rapides, mais aussi polyvalents. « Nous changeons généralement de recette toutes les 16 à 20 heures. S’il faut changer de pinces, cela ne prend que cinq minutes grâce aux systèmes de changement rapide », explique M. Muyshondt.
Les ingénieurs de PINTRO ont investi beaucoup de savoir-faire dans le développement des pinces. Il en résulte une combinaison de préhenseurs mécaniques et à vide qui saisissent plusieurs ingrédients différents à la fois, puis les transpercent avec une extrême précision. Sans cela, le haut niveau de performance ne pourrait être atteint.
Chaque robot réalise une brochette en quelques secondes. Les systèmes de traitement d’images vérifient la position exacte de chaque ingrédient. Pieter Weyens, directeur de PINTRO : « Les robots Stäubli installés au plafond saisissent et positionnent chaque ingrédient avec une précision de ±0,1 mm. Le positionnement et l’alignement précis ne sont pas les seuls critères importants dans cette installation. Les brochettes doivent en effet avoir l’air d’avoir été faites à la main. »
